- 翔远潜水排污泵小功率大流量高扬程WQ15-7-1
详细信息
品牌:翔远 类型:无堵塞型潜水泵 驱动方式:电动 流量:15 m3/h 泵轴位置:边立式 扬程:7 m 转速:2900 rpm 吸入口径:50 mm 排出口径:50 mm 型号:WQ15-7-1 联系方式:15795453921
WQ型潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
二、WQ型系列无堵塞潜水排污泵产品特点:
1、采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性
6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8、能够在全扬程内使用,而保证电机不会过载。
9、有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
三、WQ型系列无堵塞潜水排污泵主要用途:

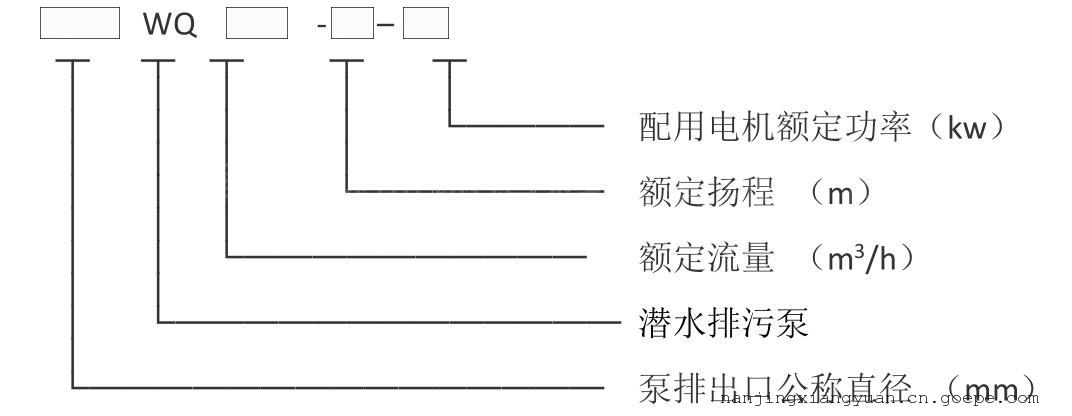

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。- WQ型系列无堵塞潜水排污泵型号意义:
1.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
2.切不可将电缆线起吊或悬挂水泵。
3.不得将泵长期处于低扬程状态下运行,以防超载而烧坏电机。
4.客户配自动耦合装置时,需确定导轨的长度(标准长度为3M)。
5.常规状态下每使用300-500小时应加注或更换油室中机油(10-30#机油),提高机械密封的使用寿命。泵常规运行3000小时后,需对泵进行拆检保养,必要时更换不宜再用的易损件。
型号技术参数表:序号 规格型号 流量Q(m3/h) 扬程H(m) 效率η(%) 功率P(Kw) 转速n(r/min) 电压(V) 电流(A) 口径φ(mm) 通过颗粒 配用电控柜 自耦装置型号 重量 1 WQ10-10-1 10 10 44 1 2900 380 3.2 50 25 QC系列 50GAK 29 2 WQ15-7-1 15 7 47 3 WQ10-15-1.5 10 15 44 1.5 4.3 32 4 WQ15-10-1.5 15 10 47 5 WQ25-8-1.5 25 8 50.6 6 WQ15-20-2.2 15 20 47 2.2 4.9 65 40 64GAK 45 7 WQ25-14-2.2 25 14 50.6 8 WQ40-10-2.2 40 10 54 9 WQ20-22-3 20 22 49.2 3 6.4 10 WQ30-16-3 30 16 52.4 11 WQ40-12-3 40 12 54 12 WQ20-25-4 20 25 49.2 4 8.2 75 13 WQ30-18-4 30 18 52.4 14 WQ40-15-4 40 15 54 15 WQ60-13-4 60 13 57 16 WQ25-30-5.5 25 30 52 5.5 1470 12 100 50 100GAK 175 17 WQ30-21-5.5 30 21 52.4 18 WQ45-18-5.5 45 18 55 19 WQ65-15-5.5 65 15 55 20 WQ70-12-5.5 70 12 57.7 21 WQ100-8-5.5 100 8 59.8 150 150GAK 22 WQ20-40-7.5 20 40 51.5 7.5 2900 16 80 40 80GAK 200 23 WQ30-25-7.5 30 25 52.5 1470 100 50 100GAK 24 WQ45-23-7.5 45 23 55 25 WQ70-15-7.5 70 15 57.9 26 WQ100-13-7.5 100 13 59.8 70 27 WQ150-8-7.5 150 8 62 150 150GAK 28 WQ45-32-11 45 32 55 11 24.1 100 100GAK 280 29 WQ70-22-11 70 22 57.9 30 WQ100-16-11 100 16 59.8 150 150GAK 31 WQ150-10-11 150 10 62 32 WQ70-32-15 70 32 57.9 15 32.1 100 100GAK 33 WQ100-22-15 100 22 59.8 34 WQ150-17-15 150 17 62 150 150GAK 35 WQ250-13-15 250 13 65
-
